HP 06 Düz Kesim

DİKKAT!
Makine ile güvenli bir biçimde çalışabilmek için kullanım el kitabını dikkatlice okuyup, belirtilen noktalara titizlikle uyunuz.

1. Makinanın Tanıtımı

  • İspanyolet boy kesme çift açılım ve tek açılım için tasarlanmıştır.
  • Soğuk ve giyotin kesim yapar.
  • Kesme işlemi hidro pinömatik gerçekleşir. 6 x 8 bar ile çalışır.
  • Pedal ile kolay ve hızlı kesim yapılır.
  • Delik delebilir ve farklı boy kesebilir.

Teknik Özellikler

  • Delme Kuvveti / Punching Force : 52,25 kN
  • Maks. Delme Kuvveti / Max. Punching Force : 64 KN
  • Maks. Basınç / Max. Pressure : 1 MPa (10 Bar)
  • Statik Basınç / Static Pressure : 0,55 MPa (5,5 Bar)
  • Dinamik Basınç / Dynamic Pressure : 0,35 MPa (3,5 Bar)
  • Maksimum Bar Boyutu / Max. Bar Size : Fl. 18 x 6.5 mm
  • Enine Kesit / Cross Section : Max. 96 mm2
  • Standart Donanım / Standart Hardware : 2,2 x 16 x 36 mm
  • Hava Tüketimi / Air Consumption at : 4 NL / Merkez : 7,5 Kg
  • Ağırlık / Weight : 8,5 Kg
  • Kasalı Ağırlık / Including Packing : 50 cm3
  • Kompresörden gelen havayı pedala (P) giriniz.
  • Pedalın A çıkışını piston arkasına bağlayın.
  • Pedalın B çıkışını piston ön kısmına bağlayın.
  • Vibrasyon yapmadığına dikkat ediniz.
  • Çapak tutucu lastik tapayı makine yönüne iterek yerinden çıkartınız.
  • Pistona bağlı hareketli bıçağı tutan civatayı sökün.
  • Pistona hareket veriniz, bıçağı kendinize doğru çekince çıkacaktır.
  • Bıçağı değiştirip veya diğer köşesini değiştirerek geriye doğru aynı yöntemleri sırayla uygulayarak monte edin.
  • Ön plakanın sağ yanında çapak önleyici ayar civatası vardır.
  • Bıçakların her köşesi kesmeye uygundur.
  • Makine çalışır pozisyonda hava basıncı mevcut iken, orta kısımda bulunan delikten tabanca ile hava basınız, pnömatik piston geri oturacaktır.
  • Yağ tıpasını açınız. Gerekli yağı ilave edin.
  • Yağ tıpasını geri taktık­tan sonra makineye bir kaç kez hareket veriniz (pedala basarak) bu hareketi bir kaç dakika daha yağ ilave edene kadar tekrarlayınız.
  • Kompresörden gelen havayı pedala (P) giriniz.
  • Pedalın A çıkışını piston arkasına bağlayın.
  • Pedalın B çıkışını piston ön kısmına bağlayın.
  • Vibrasyon yapmadığına dikkat ediniz.
  • Çapak tutucu lastik tapayı makine yönüne iterek yerinden çıkartınız.
  • Pistona bağlı hareketli bıçağı tutan civatayı sökün.
  • Pistona hareket veriniz, bıçağı kendinize doğru çekince çıkacaktır.
  • Bıçağı değiştirip veya diğer köşesini değiştirerek geriye doğru aynı yöntemleri sırayla uygulayarak monte edin.
  • Ön plakanın sağ yanında çapak önleyici ayar civatası vardır.
  • Bıçakların her köşesi kesmeye uygundur.
  • Makine çalışır pozisyonda hava basıncı mevcut iken, orta kısımda bulunan delikten tabanca ile hava basınız, pnömatik piston geri oturacaktır.
  • Yağ tıpasını açınız. Gerekli yağı ilave edin.
  • Yağ tıpasını geri taktık­tan sonra makineye bir kaç kez hareket veriniz (pedala basarak) bu hareketi bir kaç dakika daha yağ ilave edene kadar tekrarlayınız.

Mimaksan Makina, tüm ürünlerinin haklarını saklı tutar ve ürünlerinde teknik modifikasyon yapma hakkına sahiptir.

Mimaksan Makina, ürünlerinin teknik ve insani şartlara uygun olarak kullanıldığı takdirde garanti kapsamında tutar. Gerekli şartlar belirtilmiştir.

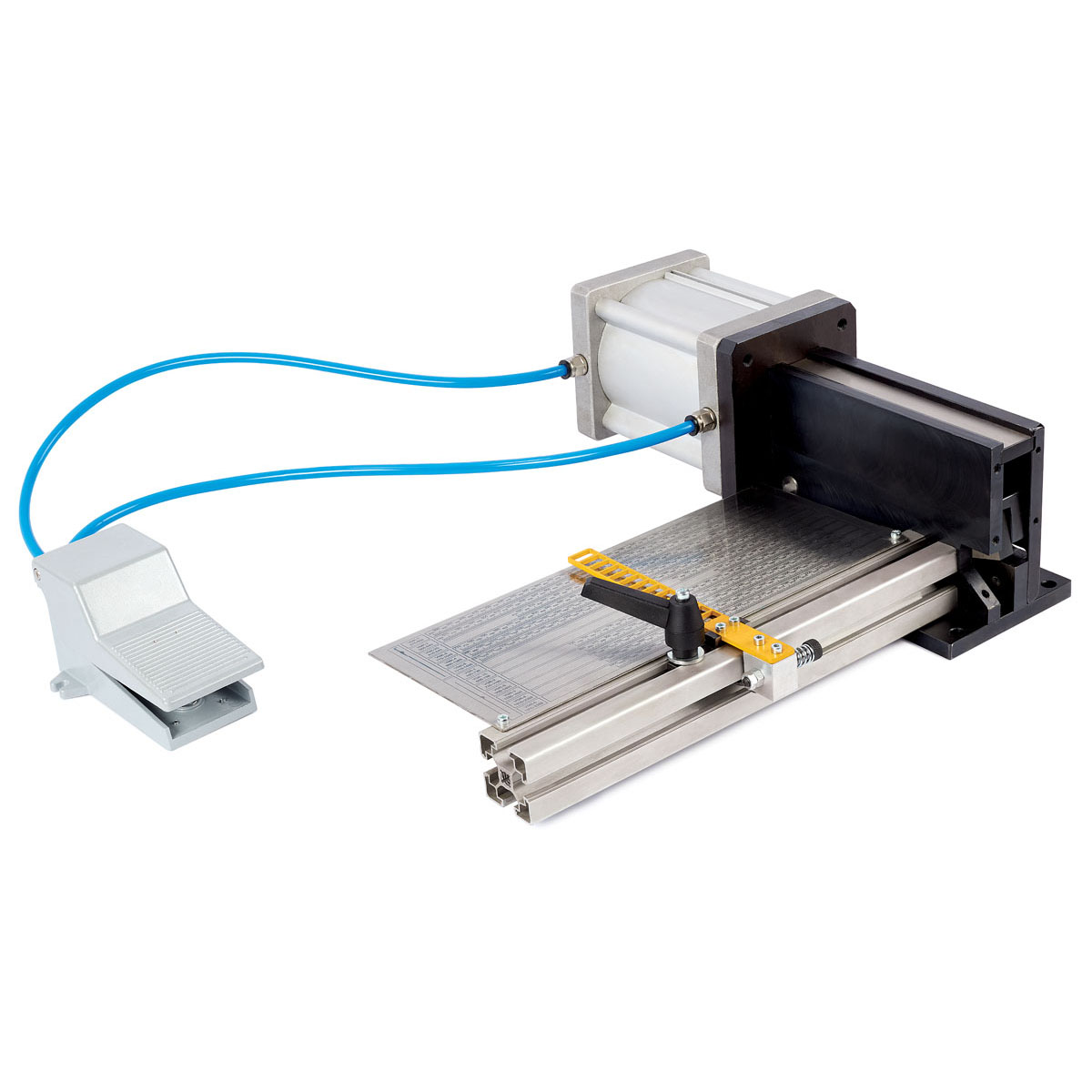

Düz_Kesim_01

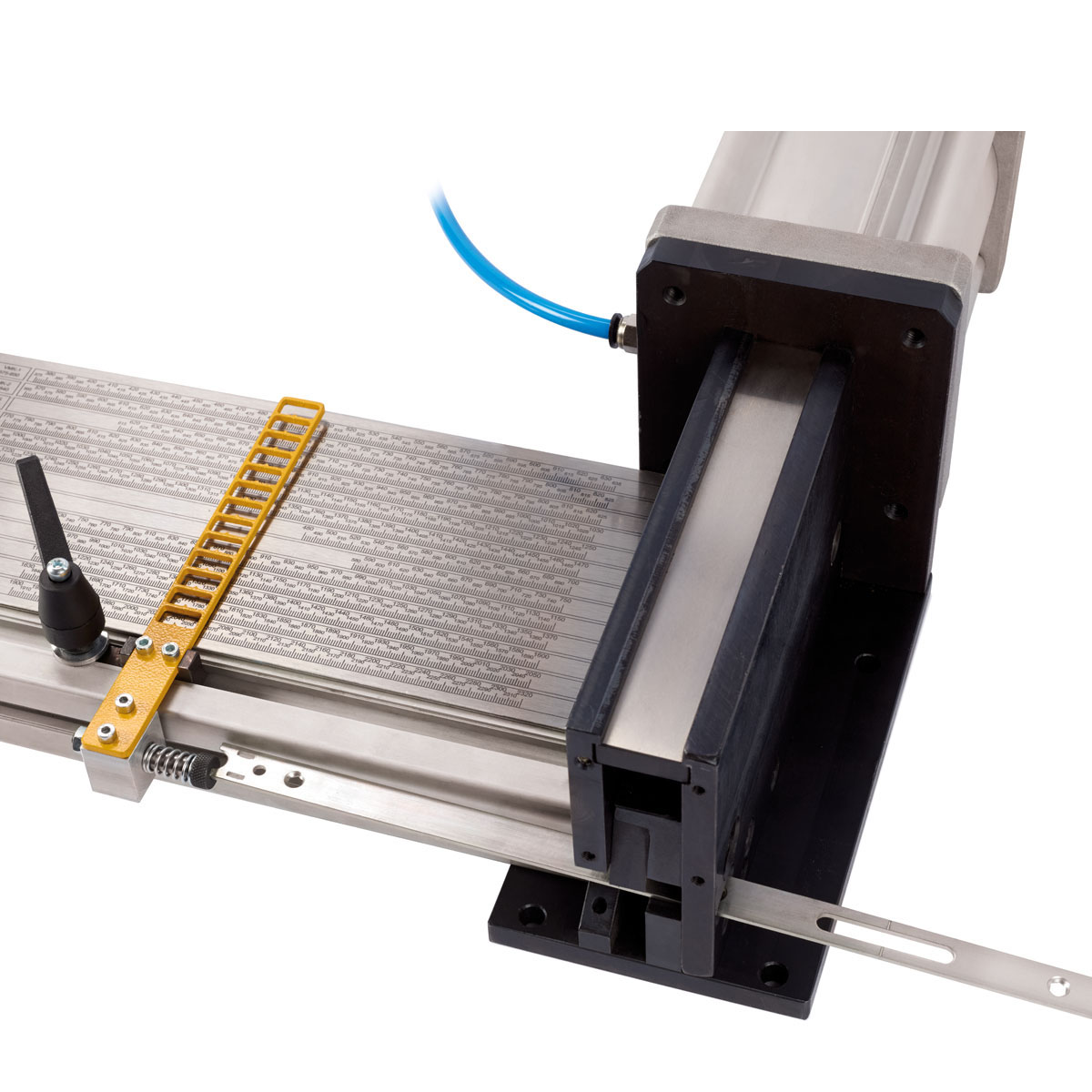

Düz_Kesim_02

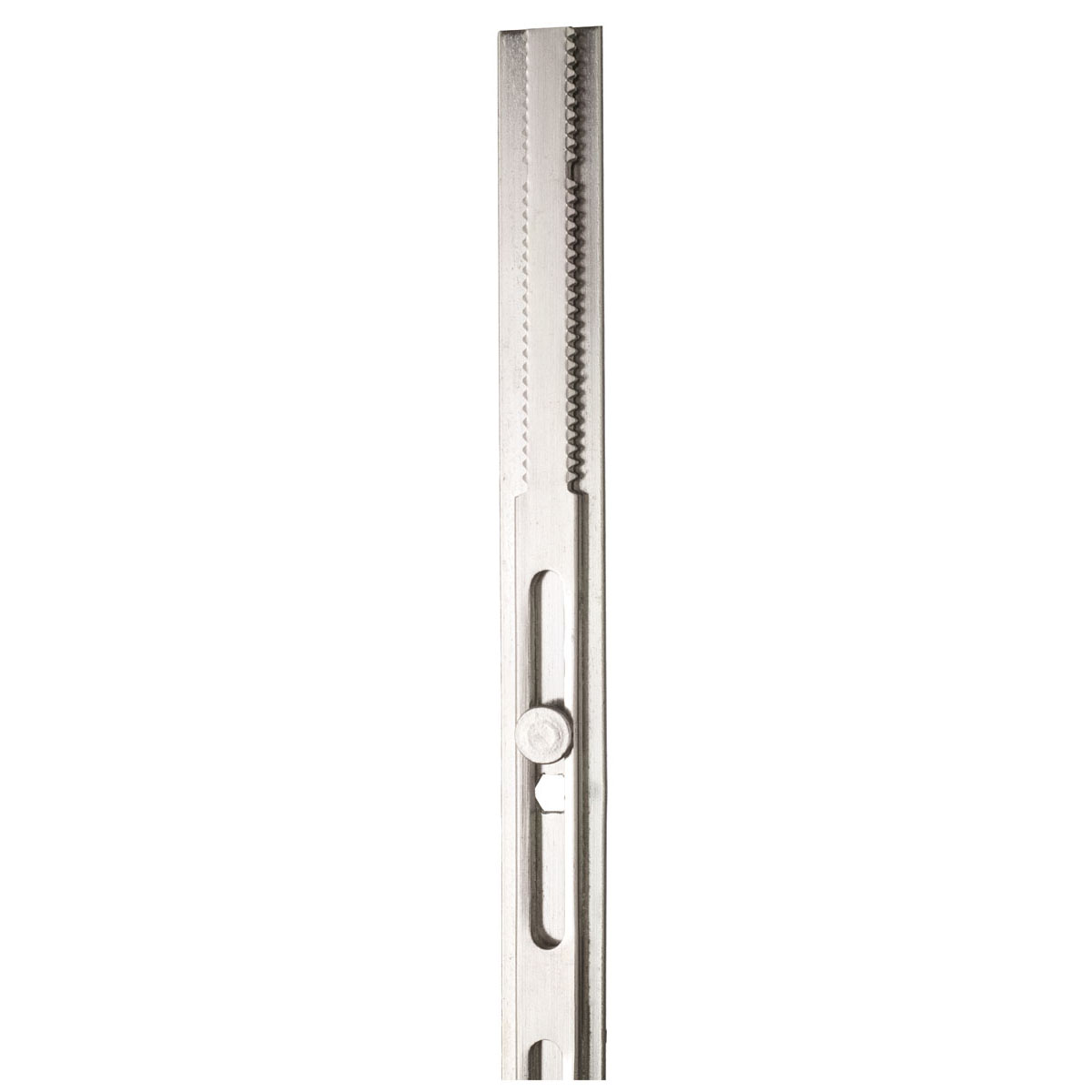

Düz_Kesim_03
